La noue de toiture représente l’un des points les plus critiques de votre couverture. Cette jonction en creux entre deux pans concentre des volumes d’eau importants et nécessite une conception technique irréprochable. Un schéma de noue bien pensé, associé à des règles de pose rigoureuses, vous épargne les infiltrations récurrentes et les reprises coûteuses. Que vous soyez artisan couvreur, maître d’œuvre ou propriétaire supervisant un chantier de toiture, maîtriser les principes détaillés dans cet article vous permettra de sécuriser efficacement cette zone sensible.
Comprendre le rôle d’une noue et les bases du schéma technique
Avant de vous lancer dans l’élaboration ou la lecture d’un schéma technique de noue, il est crucial de saisir précisément sa fonction et ses contraintes spécifiques. Cette compréhension vous aidera à anticiper les points de vigilance dès la phase de conception et à éviter les approximations qui conduisent aux désordres.
À quoi sert exactement une noue de toiture dans un schéma de toiture

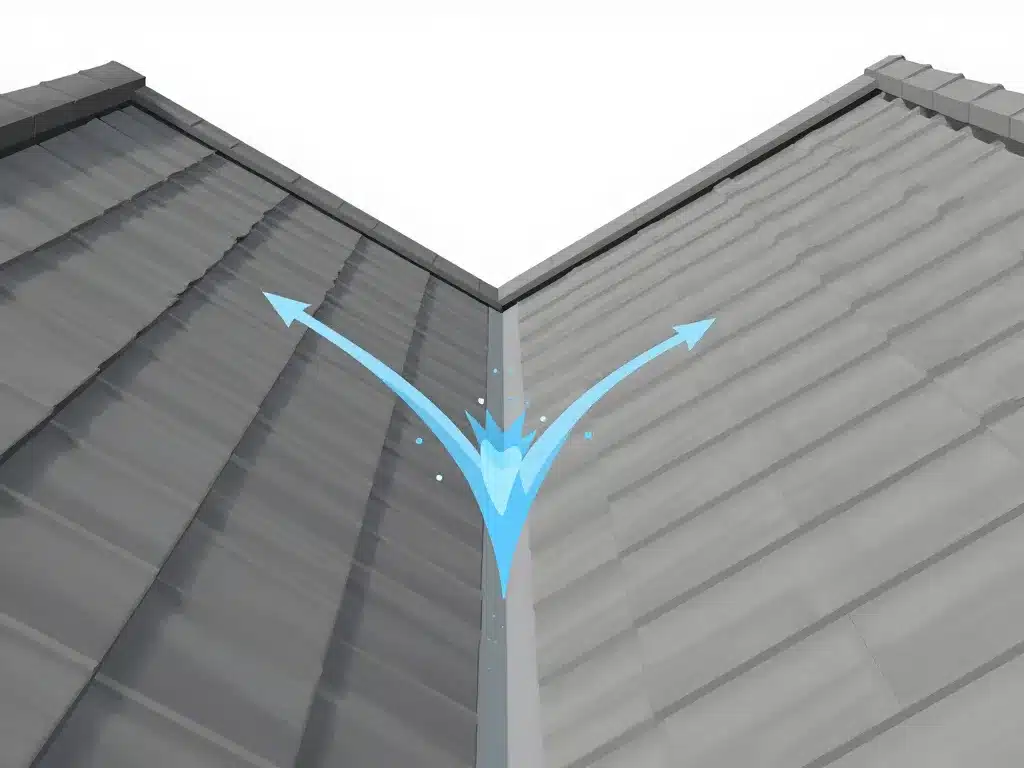

La noue matérialise la ligne d’intersection en creux formée par la rencontre de deux versants de toiture. Elle fonctionne comme un collecteur naturel qui concentre l’écoulement des eaux pluviales provenant des deux pans adjacents. Cette zone subit donc des débits bien supérieurs à ceux d’une surface de toiture classique, avec une exposition prolongée à l’humidité, aux débris végétaux et à l’accumulation de neige en climat froid.
Le schéma technique d’une noue doit impérativement prioriser trois éléments : l’étanchéité absolue, le guidage efficace de l’eau vers les dispositifs d’évacuation, et la continuité parfaite des matériaux sans rupture. Une simple discontinuité ou un mauvais dimensionnement transforme rapidement la noue en point d’entrée d’eau privilégié.
Différents types de noues : ouverte, fermée, encaissée ou métallique
Chaque configuration de noue impose un schéma technique spécifique adapté à sa nature constructive. La noue ouverte présente une bande métallique apparente entre les éléments de couverture, visible depuis l’extérieur. La noue fermée dissimule le dispositif d’étanchéité sous les tuiles ou ardoises qui se rejoignent au-dessus. La noue encaissée correspond à une configuration où la jonction est creusée dans la structure même de la charpente.
Enfin, la noue métallique utilise exclusivement des éléments en zinc, acier galvanisé, cuivre ou plomb pour assurer l’étanchéité. Le choix entre ces solutions dépend directement du matériau de couverture, de la pente des versants, des contraintes architecturales et du budget disponible. Chaque type nécessite des largeurs utiles, recouvrements et modes de fixation différents que le schéma technique doit préciser.
Quelles normes et recommandations suivre pour une noue de toiture
Les Documents Techniques Unifiés (DTU) et les règles professionnelles encadrent strictement la réalisation des noues. Ces textes fixent notamment les pentes minimales admissibles, généralement comprises entre 15 et 20 % selon le matériau de couverture, ainsi que les largeurs minimales de noue métallique, souvent entre 36 et 60 cm.
Le schéma technique doit également respecter les recouvrements imposés pour les bandes métalliques, typiquement 10 à 15 cm dans le sens de l’écoulement, et préciser la nature du support continu obligatoire dans la zone de noue. Respecter ces normes ne constitue pas une simple formalité : c’est la garantie d’une mise en œuvre conforme qui limite les risques de refus d’assurance décennale ou de contestation en cas de sinistre.
Concevoir un schéma technique de noue clair, complet et exploitable sur chantier
Un bon schéma de noue se distingue par sa clarté immédiate et sa capacité à guider précisément l’équipe de pose sans laisser place à l’interprétation. L’objectif est de produire un véritable mode opératoire visuel qui sécurise l’exécution sur le toit.
Comment structurer un schéma de noue pour le rendre lisible aux couvreurs
Un schéma efficace combine systématiquement deux représentations complémentaires : une coupe détaillée perpendiculaire à la ligne de noue montrant la superposition de toutes les couches, et une vue en plan de la toiture indiquant clairement la position de la ligne d’intersection et son environnement.
Sur la coupe, doivent apparaître distinctement le support (voligeage ou panneau), l’écran sous-toiture avec ses relevés, la bande métallique de noue, le litelage éventuel et les éléments de couverture avec leurs découpes. Des flèches indiquant le sens d’écoulement de l’eau et des cotes précises pour la largeur de noue, les recouvrements et la pente facilitent grandement la lecture directe sur le chantier.
Indications indispensables à faire figurer sur un schéma de noue complet
Le schéma technique doit impérativement mentionner les épaisseurs de tous les matériaux utilisés, le type exact de noue métallique avec son développé total, et les distances de recouvrement minimales entre bandes successives. Les zones de fixation autorisées, généralement sur les bords relevés et jamais dans le fond de noue, doivent être clairement repérées par des symboles normalisés.
Les jeux de dilatation nécessaires pour les métaux, les relevés sur égouts, rives ou murs adjacents, et les éventuels dispositifs de ventilation complémentaires enrichissent le schéma. Sans ces précisions, l’équipe de pose devra improviser, avec un risque élevé que l’exécution finale diverge sensiblement de l’intention initiale du concepteur.
Adapter le schéma de noue aux tuiles, ardoises ou bac acier utilisé
Le détail technique d’une noue varie fortement selon le matériau de couverture employé. Pour les tuiles mécaniques, le schéma doit prévoir des découpes nettes et une largeur de noue suffisante pour faciliter le remplacement des éléments. Avec des tuiles plates ou des ardoises, la précision de découpe et le respect des pureaux adaptés deviennent critiques.
Pour les couvertures en bac acier, la noue nécessite souvent des pièces préformées spécifiques et des bandes d’étanchéité complémentaires. Ignorer ces spécificités conduit fréquemment à des noues trop étroites qui retiennent les débris, mal ventilées favorisant la condensation, ou difficilement nettoyables compromettant leur durabilité.
Détail de composition d’une noue de toiture : couches, pentes et raccordements
Au-delà de la représentation graphique, c’est la succession précise des couches et la gestion des pentes qui déterminent la fiabilité réelle d’une noue. Cette section détaille la composition type et les raccordements sensibles qui concentrent les risques.
Composition type d’une noue : du support bois à la couverture finie
Le schéma technique débute par la structure porteuse : chevrons de charpente et support continu obligatoire dans la zone de noue, généralement un voligeage en bois ou un panneau type OSB ou contreplaqué. Ce support continu sur au moins 50 cm de part et d’autre de la ligne de noue permet de fixer correctement tous les éléments suivants.
Vient ensuite l’écran de sous-toiture, posé en continu et relevé sur les bords de la noue pour former une gouttière de sécurité. La bande métallique de noue ou le système d’étanchéité spécifique se pose par-dessus, en respectant scrupuleusement les recouvrements. Le litelage ou contre-litelage adapté au matériau de couverture se fixe ensuite sans jamais traverser le fond de noue. Enfin, les éléments de couverture sont coupés et ajustés avec une marge suffisante pour ne jamais contraindre ni percer la bande métallique.
Comment gérer la pente, les recouvrements et les débords dans la noue
La pente effective dans l’axe de la noue conditionne directement l’efficacité d’évacuation. Même avec des versants à faible pente, la noue doit conserver une pente minimale de 3 à 5 % pour éviter toute stagnation d’eau. Cette donnée doit figurer explicitement sur le schéma technique avec les calculs correspondants.
Les recouvrements des bandes métalliques successives se calculent en fonction de l’exposition climatique locale et du type de couverture. En zone très pluvieuse ou en toiture faiblement pentée, ces recouvrements peuvent atteindre 20 cm dans le sens de l’écoulement. Le débord en pied de noue doit assurer un guidage parfait vers la gouttière ou la naissance d’évacuation, généralement avec un prolongement de 15 à 20 cm minimum.
Raccordements délicats : jonction de la noue avec murs, souches et rives
Les points de rencontre entre la noue et d’autres éléments de toiture concentrent les risques d’infiltration. Les souches de cheminée traversant ou jouxtant une noue nécessitent des relevés métalliques spécifiques et des solins parfaitement étanches, clairement détaillés sur le schéma.
Les jonctions avec des lucarnes, des noues multiples se croisant ou des murs mitoyens imposent souvent des bandes d’étanchéité supplémentaires et des pièces sur mesure. Une simple omission de ces détails sur le plan se traduit, une fois sur le chantier, par un point d’entrée d’eau très difficilement rattrapable sans dépose partielle de la couverture.
| Type de raccordement | Dispositif requis | Points de vigilance |
|---|---|---|
| Noue / Souche de cheminée | Relevé métallique + solin | Recouvrement minimum 15 cm, continuité étanchéité |
| Noue / Lucarne | Bande d’étanchéité renforcée | Gestion des angles, raccordement latéral |
| Noue / Rive ou égout | Débord avec retour d’eau | Éviter les zones de stagnation en pied |
| Noues multiples | Pièce de jonction préformée | Dimensionnement collecte d’eau cumulée |
Pose, entretien et erreurs fréquentes à éviter sur une noue de toiture
Un schéma technique irréprochable ne suffit pas si la mise en œuvre comporte des erreurs ou si l’entretien est négligé. Cette partie vous alerte sur les écueils classiques et les bonnes pratiques de suivi.
Quelles sont les erreurs de pose les plus courantes dans une noue
L’erreur la plus fréquente consiste à sous-dimensionner la largeur de la noue, généralement par souci d’économie de matériaux. Une noue trop étroite retient les feuilles mortes, accumule les débris et peut déborder lors de fortes pluies. Les recouvrements insuffisants entre bandes métalliques constituent le deuxième défaut récurrent, laissant passer l’eau par capillarité.
Les fixations traversant le fond de noue représentent une faute technique grave qui crée autant de points d’infiltration potentiels. Autre erreur classique : des découpes de tuiles ou ardoises trop serrées qui empêchent un écoulement fluide ou retiennent mécaniquement l’eau. Un schéma technique détaillé et explicite réduit considérablement ces dérives dès la préparation du chantier.
Entretien d’une noue de toiture : fréquence, méthodes et points de contrôle
La noue nécessite un contrôle visuel au moins deux fois par an, idéalement au printemps après la chute des fleurs et en automne après la chute des feuilles. L’objectif est de vérifier qu’aucun débris n’obstrue l’écoulement et que les fixations visibles restent en bon état.
Le nettoyage se fait avec précaution, en utilisant un balai souple ou un jet d’eau à faible pression, jamais avec des outils métalliques qui rayeraient la protection de la bande métallique. Sur les toitures accessibles en sécurité, un examen plus approfondi permet de vérifier l’absence de déformation, de corrosion naissante ou de soulèvement des éléments de couverture adjacents. Cette maintenance simple mais régulière allonge significativement la durée de vie de la noue.
Comment repérer sur un schéma les zones à risque d’infiltration futures
Même sans expertise technique approfondie, certains indices sur un schéma doivent attirer votre attention. Les ruptures de pente le long de la noue, les angles complexes formés par des jonctions multiples, ou les changements de matériaux concentrent statistiquement les désordres quelques années après la pose.
Recherchez également sur le plan les zones où la largeur de noue se réduit brusquement, les points où plusieurs écoulements convergent sans dimensionnement adapté, ou les raccordements avec des éléments verticaux insuffisamment détaillés. Demander des précisions complémentaires au concepteur ou au couvreur sur ces emplacements spécifiques constitue une précaution simple mais efficace pour anticiper les problèmes avant qu’ils ne surviennent.
La maîtrise du schéma technique de noue de toiture repose sur trois piliers : une conception rigoureuse respectant les normes, une représentation claire facilitant la pose, et une compréhension des points sensibles permettant un entretien préventif. En appliquant ces principes, vous transformez cette zone critique en élément durable de votre couverture, épargnant à votre bâtiment les infiltrations récurrentes et les reprises coûteuses qui caractérisent les noues mal conçues ou approximativement posées.
